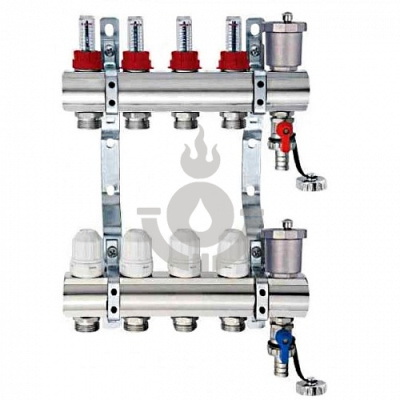

Коллекторная группа 1", с расходомерами, воздухоотводчиком, дренажем, без торцевых кранов, латун

Подробнее

Типоразмер
Описание

Типоразмер

Наименование

Артикул

Количество выходов

Группа коллекторная TIM 1" 2 выхода с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC002

Количество выходов: 2 хода

Склад, -

Группа коллекторная TIM 1" 3 выхода с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC003

Количество выходов: 3 хода

Склад, -

Группа коллекторная TIM 1" 4 выхода с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC004

Количество выходов: 4 хода

Склад, -

Группа коллекторная TIM 1" 5 выходов с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC005

Количество выходов: 5 хода

Склад, -

Группа коллекторная TIM 1" 6 выходов с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC006

Количество выходов: 6 хода

Склад, -

Группа коллекторная TIM 1" 7 выходов с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC007

Количество выходов: 7 хода

Склад, -

Группа коллекторная TIM 1" 8 выходов с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC008

Количество выходов: 8 хода

Склад, -

Группа коллекторная TIM 1" 9 выходов с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC009

Количество выходов: 9 хода

Склад, -

Группа коллекторная TIM 1" 10 выходов с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC010

Количество выходов: 10 хода

Склад, -

Группа коллекторная TIM 1" 11 выходов с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC011

Количество выходов: 11 хода

Склад, -

Группа коллекторная TIM 1" 12 выходов с расходомерами, воздухоотводчиками, дренажными кранами, без торцевых кранов латунь [1/2]

Артикул: TKC012

Количество выходов: 12 хода

Склад, -

Описание

Коллекторный блок служит для распределения потоков по контурам теплого пола, где в качестве теплоносителя используется вода
либо незамерзающие растворы гликоля с максимальной рабочей температурой 70 °С, рабочим давлением до 6 бар.

Коллекторная группа состоит из:
1 шт. подающего коллектора с регуляторами-расходомерами.
1 шт. обратного коллектора со встроенными вентилями .
Вентили предусматривают возможность термоэлектрической регулировки при помощи термоэлектрической головки (M30*1.5).
2 шт. автоматических воздухоотводчиков и сливных кранов.
2 шт. цельнометаллических кронштейнов.

Размер подключения: 1" (внутренняя резьба)
Максимальное рабочее давление: 6 бар (10 бар для тестирования оборудования)
Максимальная рабочая температура: 70°C
Резьба: ISO228 (эквивалент DIN ISO228 и BSEN ISO228)
Выходы: 2 с соединением 3/4" евроконус.
Межосевое расстояние: 50 мм.
Корпус коллектора: Латунь CW 617 N

*Возможно использования термоэлектрических сервоприводов с резьбой M30x1,5.

Особенности:
- Точность контроля и регулирования потока отдельных контуров.
- Контроль температуры теплоносителя на подающем и обратном коллекторах.
- Минимальные потери напора.
- Блокировка отдельных контуров.
- Простота установки.
